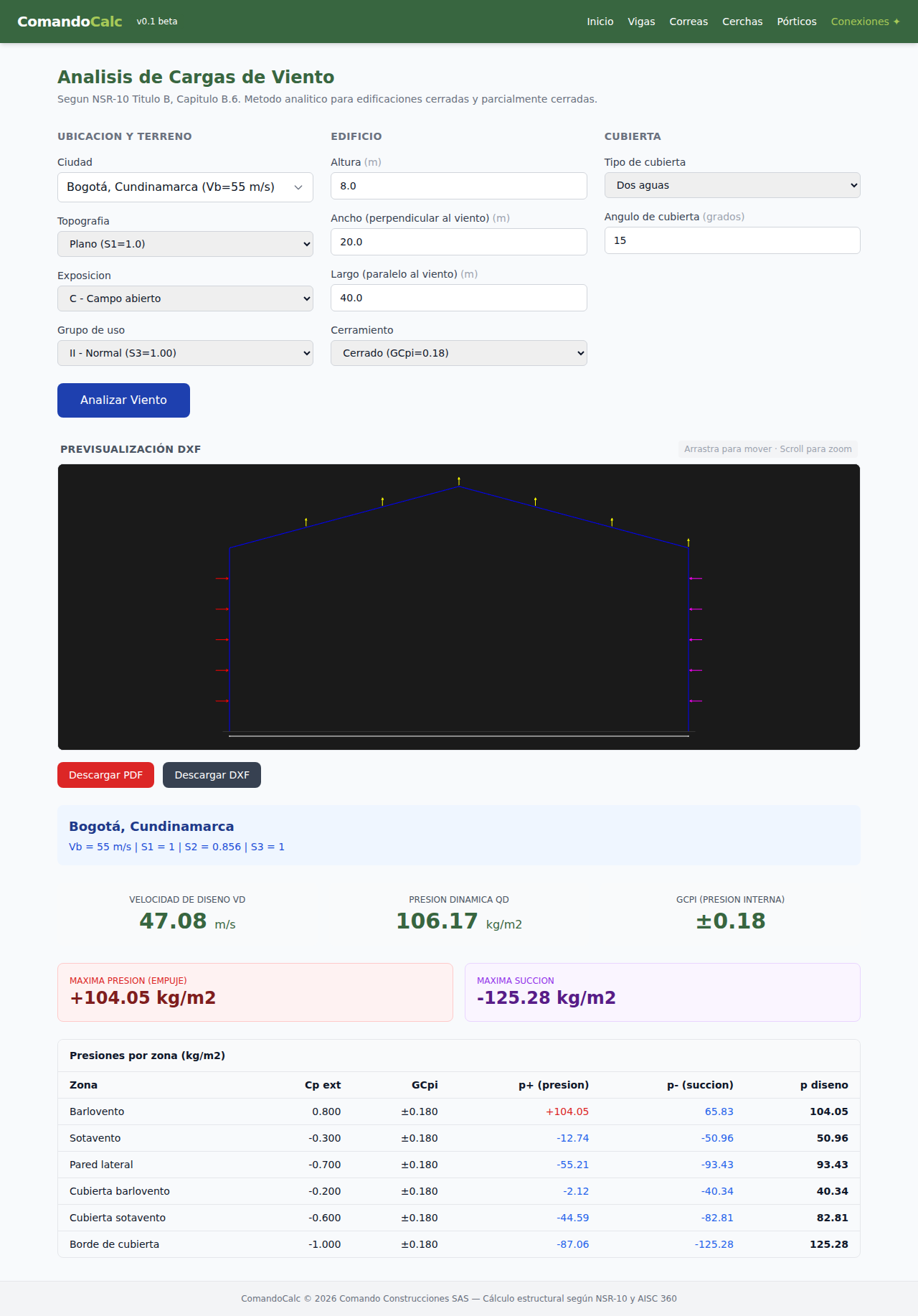

Cargas de Viento (NSR-10 Título B)

Cálculo de cargas de viento sobre edificaciones cerradas, usando la velocidad básica de viento por ciudad colombiana de la tabla B.6.3.1 de la NSR-10.

Parámetros de entrada

Parámetro	Tipo	Descripción	Por defecto
city_id	int	ID de la ciudad en la base de datos	150
building_height	m	Altura total de la edificación	8.0
building_width	m	Dimensión en la dirección del viento	20.0
building_length	m	Dimensión perpendicular al viento	40.0
roof_angle	°	Ángulo de la cubierta	15.0
roof_type	—	Tipo de cubierta: dos_aguas o plana	dos_aguas
exposure	—	Categoría de exposición: B, C o D	C
enclosure	—	Tipo de cerramiento: closed, open, partially_open	closed
use_group	—	Grupo de uso NSR-10: 1, 2, 3, 4	2
topography	—	Topografía: flat, hill, ridge, escarpment	flat

Categorías de exposición

Categoría	Descripción
B	Terreno urbano, suburbano, bosques — edificios de más de 10 m en la mayoría
C	Terreno abierto con obstáculos dispersos (la mayoría de zonas industriales)
D	Costa, riberas de ríos amplios — viento sin obstáculos

Grupos de uso (NSR-10 A.2.5)

Grupo	Descripción	Factor I
1	Edificaciones de bajo riesgo	0.87
2	Edificaciones comunes (vivienda, comercio)	1.00
3	Edificaciones de alta ocupación (más de 300 personas)	1.15
4	Edificaciones esenciales (hospitales, bomberos)	1.15

Metodología de cálculo

La presión de diseño sigue el procedimiento analítico simplificado de NSR-10 Título B:

Vd = Vb · S1 · S2 · S3 · I
q  = 0.613 · Kz · Vd²    (Pa)
p  = q · G · Cp - qi · GCpi

Donde:

• Vb — velocidad básica de viento de la ciudad (m/s)
• S1, S2, S3 — factores de topografía, exposición y altura
• Kz — coeficiente de presión de velocidad
• G — factor de ráfaga (0.85 edificios rígidos)
• Cp — coeficiente de presión exterior
• GCpi — coeficiente de presión interior

Resultados

Campo	Descripción
city_name	Nombre de la ciudad
Vb	Velocidad básica de viento (m/s)
Vd	Velocidad de diseño (m/s)
S1, S2, S3	Factores de corrección
qh	Presión dinámica a la altura h (kg/m²)
p_windward	Presión barlovento (kg/m²)
p_leeward	Presión sotavento (kg/m²)
p_roof	Presión sobre cubierta (kg/m²)
p_sidewall	Presión en muros laterales (kg/m²)

Endpoint API

POST /api/calc/wind

Ejemplo

curl -X POST https://api.comandoconstrucciones.com/api/calc/wind \
  -H "Content-Type: application/json" \
  -d '{
    "city_id": 150,
    "building_height": 8.0,
    "building_width": 20.0,
    "building_length": 40.0,
    "roof_angle": 15.0,
    "roof_type": "dos_aguas",
    "exposure": "C",
    "enclosure": "closed",
    "use_group": 2,
    "topography": "flat"
  }'

Buscar ciudad por nombre

curl "https://api.comandoconstrucciones.com/api/cities?q=bogota"

Ciudades con mayor velocidad de viento

Ciudad	Vb (m/s)	Departamento
Riohacha	55.0	La Guajira
Santa Marta	50.0	Magdalena
Barranquilla	45.0	Atlántico
Cartagena	40.0	Bolívar
Bogotá	27.0	Cundinamarca
Medellín	30.0	Antioquia
Cali	32.0	Valle del Cauca
