Viga de Entrepiso / Mezanine

Diseño de vigas de acero bajo cargas gravitacionales. Verifica flexión, cortante y deflexión según AISC 360-16 Capítulos F y G.

Modos de cálculo

Modo	Descripción
Selección óptima	El sistema elige el perfil más liviano que cumple
Verificación	Ingresa un perfil específico y verifica si cumple

Parámetros de entrada

Parámetro	Unidad	Descripción	Por defecto
dead_load	kg/m²	Carga muerta (CM)	150
live_load	kg/m²	Carga viva (CV)	300
span	m	Luz libre de la viga	5.0
tributary_width	m	Ancho tributario	3.0
unbraced_length	m	Longitud no arriostrada Lb	igual a span
Cb	—	Factor de modificación de pandeo lateral	1.0
use	—	Uso: floor (entrepiso) o roof (cubierta)	floor
profile_type	—	Familia de perfiles en modo óptimo	ipe
profile_id	—	ID del perfil en modo verificación	—

Familias de perfiles disponibles

ipe, hea, heb, w, c, l, tr, rhs

Combinaciones de carga

El módulo aplica LRFD (Load and Resistance Factor Design):

Mu = 1.2·CM + 1.6·CV    (mayorada — diseño)
Ms = CM + 0.5·CV         (servicio — deflexión)

Verificaciones realizadas

Flexión (AISC F2 / F3)

φMn ≥ Mu     donde φ = 0.90

El momento nominal Mn se reduce por pandeo lateral-torsional (LTB) si Lb > Lp:

• Zona plástica (Lb ≤ Lp): Mn = Mp = Fy·Zx
• Zona inelástica (Lp < Lb ≤ Lr): interpolación lineal con Cb
• Zona elástica (Lb > Lr): Mn basado en módulo elástico crítico Fcr

Cortante (AISC G2)

φVn ≥ Vu     donde φ = 1.00 (perfiles laminados)
Vn = 0.6·Fy·Aw·Cv1

Deflexión

δviva    ≤  L/360   (entrepiso)
δtotal   ≤  L/240   (entrepiso)
δviva    ≤  L/300   (cubierta)

Visualización

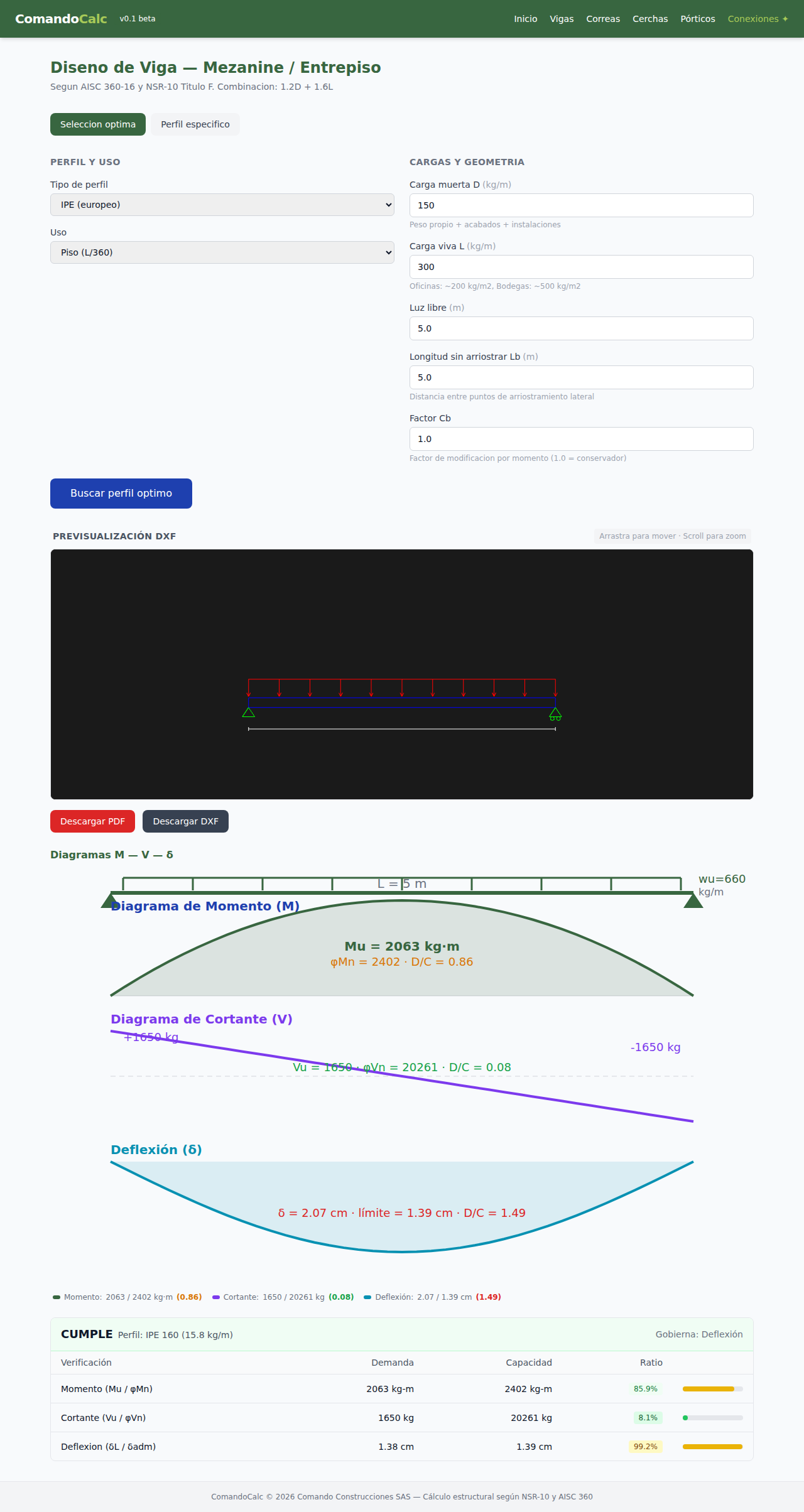

El módulo incluye diagramas interactivos generados automáticamente al calcular:

• Diagrama de Momento (M) — parábola con valor Mu y relación D/C
• Diagrama de Cortante (V) — distribución lineal con valores en extremos
• Diagrama de Deflexión (δ) — curva elástica con comparación al límite admisible

Los tres diagramas se colorean según el estado: verde (D/C ≤ 0.85), ámbar (D/C ≤ 1.0), rojo (D/C > 1.0).

Resultados

Campo	Descripción
Mu	Momento último mayorado (kg·m)
phi_Mn	Resistencia de diseño φMn (kg·m)
Vu	Cortante último (kg)
phi_Vn	Resistencia al cortante φVn (kg)
deflection_live	Deflexión bajo carga viva (cm)
deflection_limit	Deflexión admisible (cm)
moment_ratio	Mu / φMn
shear_ratio	Vu / φVn
deflection_ratio	δviva / δadm
status	OK o FALLA
governing	Verificación que gobierna

Endpoint API

POST /api/calc/beam          → verifica un perfil específico
POST /api/calc/beam/optimal  → selección óptima de perfil

Ejemplo — Selección óptima

curl -X POST https://api.comandoconstrucciones.com/api/calc/beam/optimal \
  -H "Content-Type: application/json" \
  -d '{
    "dead_load": 250,
    "live_load": 500,
    "span": 6.0,
    "unbraced_length": 6.0,
    "Cb": 1.0,
    "profile_type": "ipe",
    "use": "floor"
  }'

Longitud no arriostrada

Si la viga tiene arriostramiento en el punto medio, usar unbraced_length = span / 2 para un diseño más económico.

Factor Cb

Para viga con carga distribuida y apoyo en extremos, Cb = 1.14. Para diseño conservador usar Cb = 1.0.
